ボーリング製品 ダウンザホールハンマー

岩石を破砕掘削するツールス。

ダウンザホールハンマー

エアー削孔用先端機器

特長

  • 構造が単純で保守が容易です。
  • 打撃力の大幅増強、穿孔スピードの向上をはかりました。（従来機の約2倍）
  • コンプレッサーの高圧化にともない各部品の耐久性を重視し、低圧から24kg/cm2の高圧までの使用に耐える構造。
  • 独自のブローエアー調節機構を設け深穴穿孔、軟岩掘削時の生ブローエアーのワンタッチ調節を可能とし、日本の特異的地層の変化に対応できる構造です。
  • 国産品の為、部品供給、事故発生時の迅速な対応等、安心してご使用頂け、信頼のおけるアフターサービスができます。

規格

型式 TDH-200EN TDH-250EN TDH-300EN TDH-400EN TDH-500EN
使用コンプレッサー圧力 kg/cm2 5～17.5 5～17.5 5～24 5～24 5～24
ビット外径（標準）mm 46・48・56 66・70・76 86・90・98・105 105・110・116・130・140 130・140・146・152
ビット形状 クロス・ボタン・スパイク クロス・ボタン・スパイク クロス・ボタン・スパイク ボタン・スパイク ボタン
本体胴径mm 40.5 58 77 93 118
本体全長mm 494 700 892 1007 1138
本体重量 kg 3.4 9.6 21.5 37.1 65.5
ビット付全長（約） mm 600 760 950 1080 1230
ビット付重量（約） kg 4.2 11 24 42 73
スパナ掛・二面寸法 mm 36 54 72 87 110
使用ホース内径（最少） mm 25～ 25～ 25～ 32～ 38～
接続ネジ形状（BOX） JIS40.5角ネジ JIS50角ネジ API2 3/8 REG API2 7/8 REG API3 1/2 REG
コンプレッサー馬力（最低） HP 35～ 50～ 75～ 100～ 150～
型式 TDH-600EN TDH-800EN TDH-1000EN TDH-1200EN TDH-1500EN
使用コンプレッサー圧力 kg/cm2 5～24 5～24 5～24 5～175 5～14.5
ビット外径（標準）mm 152・165・178・193・203・230・250 193・200・230・254・270・305 254・270・279・305・318 305・330・356・380・406・445・479・508 445・479・508・533・560・610・660
ビット形状 ボタン ボタン ボタン ボタン ボタン
本体胴径mm 138 180 230 274 353
本体全長mm 1200 1220 1283 1373 1521
本体重量 kg 91 159 280 430 785
ビット付全長（約） mm 1350 1340 1453 1575 1780
ビット付重量（約） kg 105 210 380 600 1200
スパナ掛・二面寸法 mm 125 - - - -
使用ホース内径（最少） mm 38～ 38～ 50～ 50～ 50～
接続ネジ形状（BOX） API3 1/2 REG API4 1/2 REG API6 5/8 REG API6 5/8 REG API6 5/8 REG
コンプレッサー馬力（最低） HP 150～ 150～ 150～ 200～ 200～

性能

型式 TDH-200EN TDH-250EN TDH-300EN TDH-400EN TDH-500EN
打撃数 bpm 1600～3000 1400～2000 1200～2000 110～1900 1000～1900
空気消費量 6kg/cm2-m3/min 1.0 1.5 2 3 4
10.5kg/cm2-m3/min 1.8 2.5 3.5 5.5 7
17.5kg/cm2-m3/min 3 4.5 6.5 9 12
24kg/cm2-m3/min - - 10 13 20
型式 TDH-600EN TDH-800EN TDH-1000EN TDH-1200EN TDH-1500EN
打撃数 bpm 900～1600 900～1500 1600～3000 1600～3000 1600～3000
空気消費量 6kg/cm2-m3/min 7 8 10 16 26
10.5kg/cm2-m3/min 13 14 19 32 44
17.5kg/cm2-m3/min 22 27 32 54 14.5kg/cm2-62
24kg/cm2-m3/min 31 38 45 - -

標準作業例

型式 TDH-200EN TDH-250EN TDH-300EN TDH-400EN TDH-500EN
許容回転トルク kg-m 50 150 250 450 700
常用回転数 r.p.m 50～60 40～60 40～60 30～50 25～40
常用推力 kg 50～100 100～200 150～300 300～500 300～800
型式 TDH-600EN TDH-800EN TDH-1000EN TDH-1200EN TDH-1500EN
許容回転トルク kg-m 900 1300 2000 3000 5000
常用回転数 r.p.m 25～40 15～30 15～30 10～20 10～20
常用推力 kg 400～1200 900～2700 1500～4500 1800～5000 2500～6500

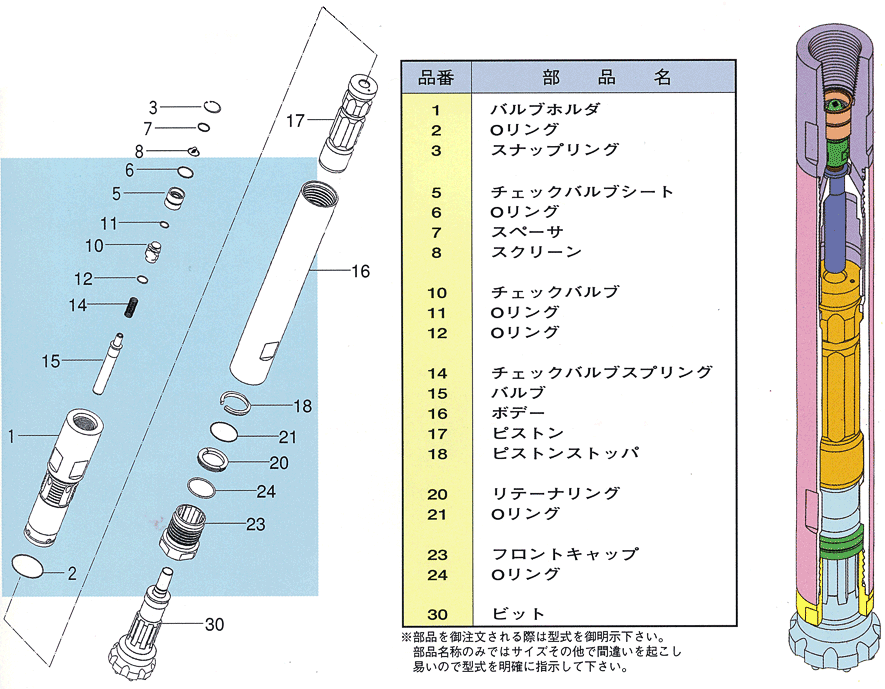

部品展開図TDH-200EN～TDH-600EN

部品展開図（TDH-200EN～TDH-600EN）

部品展開図TDH-800EN～TDH-1500EN

部品展開図（TDH-800EN～TDH-1500EN）
