ロータリーパーカッション用ツールス
アンカー工事、ロックボルト工事、等に用いられるツールス。
インナーロッド
RP規格品
規格
| φ57 | φ73 | φ96 | |
|---|---|---|---|
| 型式 | RTR-57×1000 RTR-57×1500 |
RTR-73×1000 RTR-73×1500 |
RTR-96×1000 RTR-96×1500 |

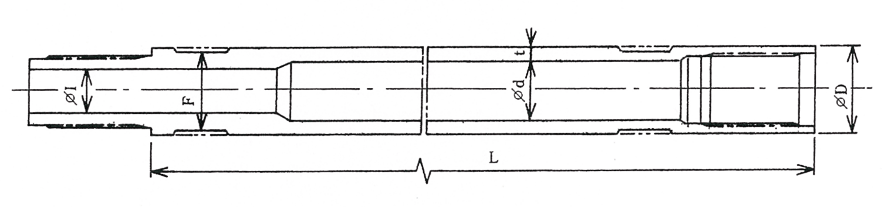

詳細規格
| 型式 | φD（mm） | φd（mm） | φt（mm） | φl（mm） | φF（mm） | 重量（kg） | |
|---|---|---|---|---|---|---|---|
| L=1000 | L=1500 | ||||||
| RTR-57 | 57.0 | 37.0 | 10.0 | 18.0 | 50.0 | 12.6 | 18.4 |
| RTR-73 | 73.0 | 52.0 | 10.5 | 36.0 | 65.0 | 17.6 | 25.7 |
| RTR-90 | 90.0 | 70.0 | 10.0 | 63.0 | 80.0 | 20.0 | 31.1 |
| RTR-96 | 96.0 | 79.0 | 8.5 | 69.0 | 85.0 | 21.9 | 31.1 |
アウターケーシング
RP規格品
規格
| φ96 | φ118 | φ133 | φ146 | φ165 | |
|---|---|---|---|---|---|
| 型式 | RTC-96×1000 RTC-96×1500 |
RTC-118×1000 RTC-118×1500 |
RTC-133×1000 RTC-133×1500 |
RTC-146×1000 RTC-146×1500 |
RTC-165×1000 RTC-165×1500 |
詳細規格
| 型式 | φD（mm） | φd（mm） | φt（mm） | φl（mm） | φF（mm） | 重量（kg） | |
|---|---|---|---|---|---|---|---|
| L=1000 | L=1500 | ||||||
| RTC-96 | 96.0 | 79.0 | 8.5 | 69.0 | - | 22.0 | 31.2 |
| RTC-118 | 118.0 | 100.0 | 9.0 | 87.0 | - | 27.0 | 39.6 |
| RTC-133 | 133.0 | 116.0 | 8.5 | 106.0 | - | 29.0 | 42.0 |
| RTC-146 | - | - | - | - | - | - | - |
| RTC-166 | 165.2 | 147.2 | 9.0 | 133.0 | - | 39.4 | 56.7 |
リングビット
RP規格品
規格
| 型式 | 96×102 | 118×125 | 133×137 | 146×157 | 165×172 |
|---|---|---|---|---|---|
| 長さ（mm） | 80 | 80 | 80 | 80 | 80 |
| 重量（kg） | 4.5 | 7.2 | 7.4 | 9.0 | 10.1 |
インナービット
RP規格品
規格
| 型式 | 57×64 | 73×80 | 73×101 | 90×116 | 96×128 |
|---|---|---|---|---|---|
| 長さ（mm） | 60 | 60 | 60 | 60 | 60 |
| 重量（kg） | 2.1 | 2.7 | 3.5 | 8.5 | 14 |
