半自動落下装置
標準貫入試験に必要なツールス。
扶桑工業製 半自動落下装置
- 基準落下高さ76cmで確実にフックが開きますので、正確な打撃エネルギーが得られます。
- キャッチャーを、逆うち専用ヘッドに取り替えるだけで逆打ち作業が行えます。
規格
| 予備打ち高さ | 任意（巻上げ操作による） |
|---|---|
| 本打ち高さ（cm） | 76 |
| ドライブハンマ寸法（mm） | φ178×434L |
| 質量（kg） | 80.0 |
規格（質量内訳）
| キャッチャーASSSY（kg） | 14.9 |
|---|---|
| ドライブカップ（kg） | 63.5 |
| リリースカップリング（kg） | 1.6 |
※キャッチャー質量は、チェーン含む
※半自動落下装置構成部品：キャッチャーＡＳＳＹ，
ドライブハンマ，リリースカップリング(SWT)

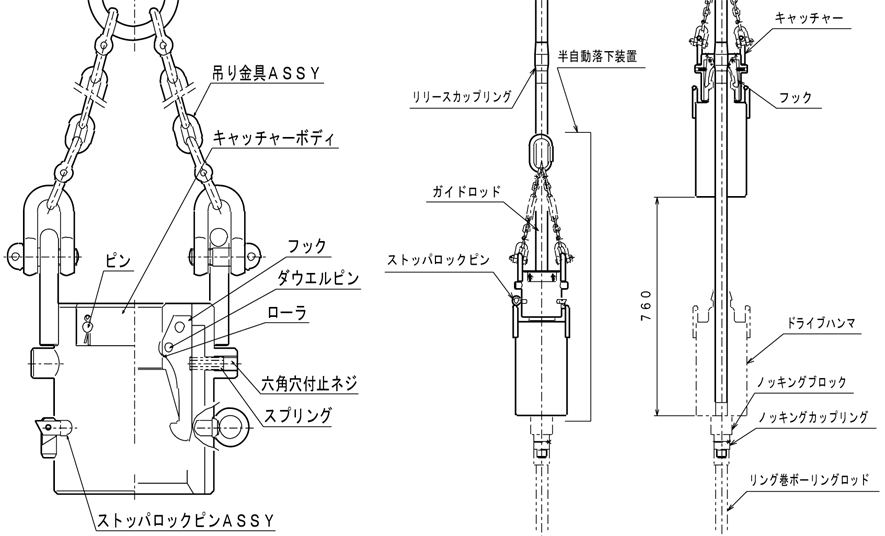

各部名称
